발전운영센터 소개

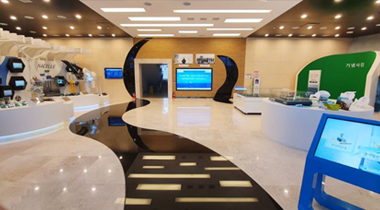

실증센터 홍보관
- 방문객에게 실증단지 건설현황 및 해상풍력발전 소개
- 실증단지에 조성된 풍력발전기, 해상변전소, 해저케이블 등의 모형 전시
- 실증단지를 배경으로 3D사진을 촬영하여 전송할 수 있는 포토존 운영

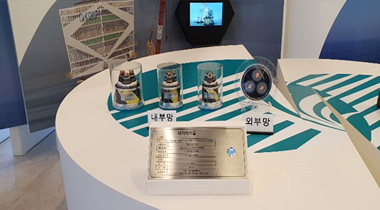

해저케이블
- 외부망 : 해상변전소와 육상변전소(서고창 S/S) 연결(총 10.2km)
- 내부망 : 해상변전소와 풍력발전기 및 풍력발전기간 연결(총 3Group, 19.8 km)

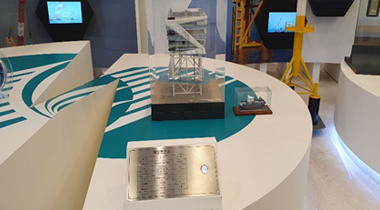

해상변전소
- 풍력발전기에서 생산된 전력을 모아서 승압(22.9kV→154kV)을 통해 육지로 송전하여 전력 손실 최소화
- 계통설비(주변압기, 차단기), 보조설비(비상발전기, UPS, 담수화 설비, 오수정화처리설비, 소화설비 등), 통신설비 등으로 구성되어 있음

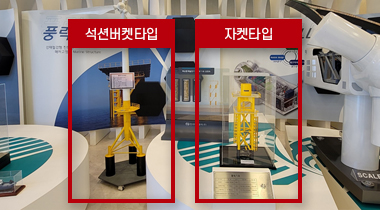

기초구조물
- 풍력발전기를 해상에 고정해주는 지지 구조물
- 자켓타입(19기) : 자켓구조물(높이 25m)을 해저면에 안착시킨후 파일(자켓+핀)을 이용하여 연암층에 고정하는방식
- 석션버킷타입(1기) : 트라이포드 구조물 하부에 3개의 원통형 버킷(직경 8m,
높이 12m)을 해저면에 안착후 버킷상부에서 공기를 흡입하여 해성퇴적층(펄)에 고정하는방식

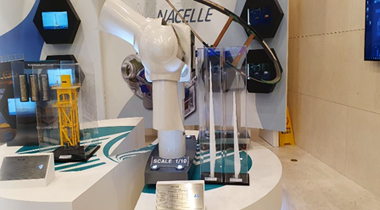

풍력발전기
- 바람의 운동에너지를 전기로 변환
- TC-2타입(3기) : 정격 출력 3MW, 허브 높이 80m, 로터직경 100m
- TC-S타입(17기) : 정격 출력 3MW, 허브 높이 90m, 로터직경 134m
